Annotaties

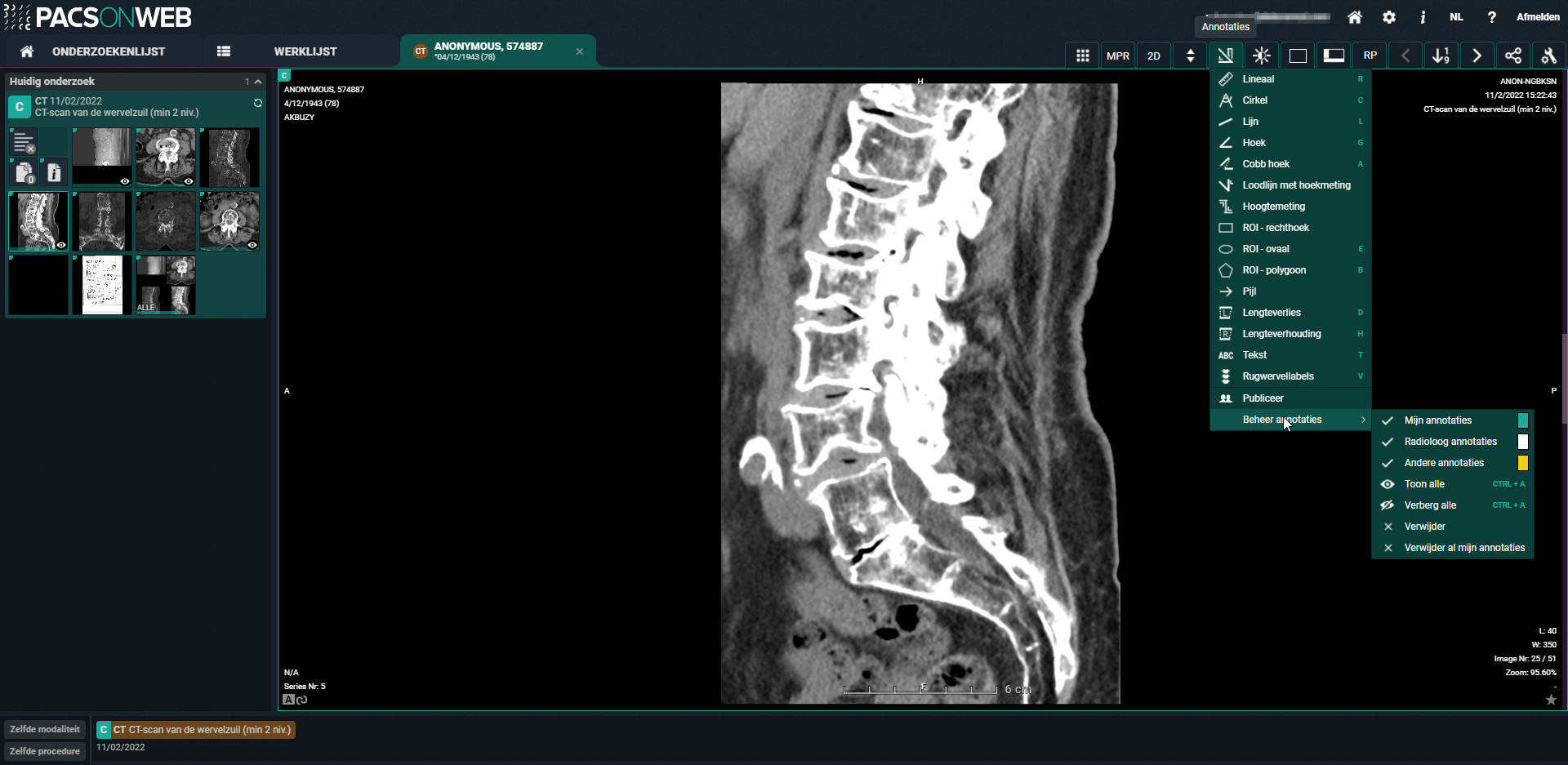

Als u op Annotaties klikt, verschijnt er een secundair menu waar u verschillende metingen kunt uitvoeren.
Icoontje | Meting | Beschrijving | ||||
|---|---|---|---|---|---|---|
 | Liniaal | Lengtemeting: meting tussen twee punten
| ||||
 | Cirkel | Cirkel met aanduiding van middelpunt en meting van de straal | ||||
 | Lijn | De lijn tussen twee punten.
| ||||
 | Hoek | De driepuntshoekmeting: de hoek tussen drie geselecteerde punten. | ||||
 | Cobb-hoek | De hoek tussen twee getekende lijnen. | ||||
 | CE-hoek (Center Edge) | Centrumhoek met hoekmeting: Centrumhoek die een hoek maakt met de raaklijn van de figuur waarop hij wordt geplaatst. | ||||
 | Hoogtemeting | De loodrechte tussen twee punten. | ||||
 | ROI-rechthoek | Dichtheidsmeting voor een rechthoekig gebied Weergegeven waardes zijn: A: totale oppervlakte; Dens: gemiddelde waarde voor het geselecteerde gebied; Min: minimale waarde binnen het gebied; Max: maximale waarde binnen het gebied;  : standaard afwijking. | ||||
 | ROI-ovaal | Dichtheidsmeting voor een ovaal gebied. Weergegeven waardes zijn: A: totale oppervlakte; Dens: gemiddelde waarde voor het geselecteerde gebied; Min: minimale waarde binnen het gebied; Max: maximale waarde binnen het gebied; : standaard afwijking. | ||||
 | ROI-veelhoek | Dichtheidsmeting voor een vrij getekende annotatie. Weergegeven waardes zijn: A: totale oppervlakte; Dens: gemiddelde waarde voor het geselecteerde gebied; Min: minimale waarde binnen het gebied; Max: maximale waarde binnen het gebied; : standaard afwijking. | ||||
 | Pijl | Pijl met tekstvak om tekst toe te voegen. | ||||
 | Lengteverlies | Meet het verschil in lengte tussen 2 lijnen. | ||||
 | Lengteverhouding | Meet de lengteverhouding van 2 lijnen. | ||||
 | Tekst | Tekst die kan worden toegevoegd als annotatie op beelden. | ||||
 | Ruggenwervellabels | Plaats van de ruggenwervellabels op de rugwervels.
| ||||
 | Publiceren | Maak uw annotaties zichtbaar voor iedereen die toegang heeft tot deze studie. | ||||
 | Annotaties beheren | Beheer annotaties die worden weergegeven op het beeld. | ||||
 | Mijn annotaties | Selecteer of uw persoonlijke annotaties, gemarkeerd in groen, al dan niet worden weergeven. | ||||
 | Annotaties van radioloog | Selecteer of de annotaties, gemaakt en gepubliceerd door de maker van het verslag of doorgekregen via DICOM en gemarkeerd in wit, al dan niet worden weergeven. | ||||
 | Andere annotaties | Selecteer of de annotaties, gemaakt en gepubliceerd door andere gebruikers, gemarkeerd in geel, al dan niet worden weergeven. | ||||
 | Toon alle | Hiermee maakt u alle bovenstaande annotaties zichtbaar. | ||||
 | Alles verbergen | Hiermee verbergt u alle bovenstaande annotaties. | ||||
 | Verwijderen | Hiermee verwijdert u de annotatie die u geselecteerd heeft. (enkel eigen annotaties). | ||||
| Alles verwijderen | Verwijder alle annotaties die u zelf gemaakt heeft. | ||||
Opmerking | |
 | Beheerders Beheerders van een radiologiedienst kunnen annotaties verwijderen door de annotatie te selecteren en op de knop Verwijderen te klikken. |
Snelkoppelingen
Tip | |
 | U kunt ook gebruik maken van volgende sneltoetsen: |
Lengtemeting | R + Linkermuistoets ingedrukt |
Cirkel | C + Linkermuistoets ingedrukt |
Lijn | L + Linkermuistoets ingedrukt |
Hoekmeting | G + Linkermuistoets ingedrukt |
Cobb hoekmeting | A + Linkermuistoets ingedrukt |
Tekst | T +Linkermuistoets ingedrukt |
Ruggenwervellabels | V + Linkermuistoets ingedrukt |
ROI - ovaal | E+ Linkermuistoets ingedrukt |
Lengteverlies | D + Linkermuistoets ingedrukt |
Lengteverhouding | H + Linkermuistoets ingedrukt |
Toon alle annotaties | CTRL + A (toetsenbord) |
Verberg alle annotaties | CTRL + A (toetsenbord) |
Verwijder annotatie | Selecteer annotatie + 'Delete' knop |
Handelingen op mobiele apparaten
Ongeacht welke beeldbeheer- of beeldbewerkingstool u gebruikt, kunt u zoomen en het beeld verschuiven:
• Zoom: beweeg twee vingers open en dicht om in- en uit te zoomen op een beeld.
• Pan: houd twee vingers tegelijk op het scherm en verschuif het beeld.
Alle beeldbeheer- en beeldbewerkingstools kunt u gebruiken, als ze op actief staan, door met één vinger het scherm aan te raken. Bv: Gebruik de scrol-tool door op en neer te bewegen met één vinger op het beeld.
Beperking | |
 | Opgelet: onderstaande functies werken niet indien u een apparaat met iOS12 gebruikt: • Regiozoom • Traploze zoom • Uitzoomen In de plaats daarvan gebruikt u de gewone zoom zoals hierboven beschreven. • Pan • Dichtheidsmeting • Positiebepaler • Window level U kunt de voorgedefinieerde instellingen gebruiken. • Toevoegen en bewerken van annotaties. |
Nauwkeurigheid van meting
LET OP | |
 | De DeepUnity PACSonWEB-meetfuncties bevatten lengtemetingen, hoekmetingen en dichtheidsmetingen gebaseerd op de informatie die wordt aangeleverd door de originele modaliteit. • Lengtemetingen worden uitgedrukt in millimeter (mm). • Hoekmetingen worden uitgedrukt in graden (°). • Dichtheidsmetingen worden uitgedrukt in de eenheid aangeleverd door de modaliteit: Hounsfield Unit (HU), Optische dichtheid (OD) of UnSpecified (VS). • Voor de nauwkeurigheid van de metingen binnen de DeepUnity PACSonWEB-omgeving vertrouwt DeepUnity PACSonWEB dan ook op de nauwkeurigheid van de informatie die wordt aangeleverd door die modaliteit. Indien een meting "N/A" weergeeft als resultaat impliceert dit dat de originele DICOM-beelden niet de benodigde informatie bevatten om een kwantitatieve meting uit te voeren. |

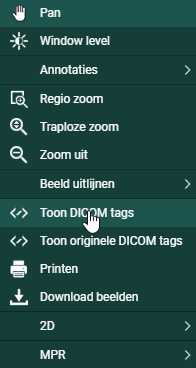

De nauwkeurigheid van de modaliteit wordt gedefinieerd door de parameter PixelSpacing, die geverifieerd kan worden door met de rechtermuisknop op een beeld te klikken en de optie Alle DICOM-tags weergeven te selecteren.

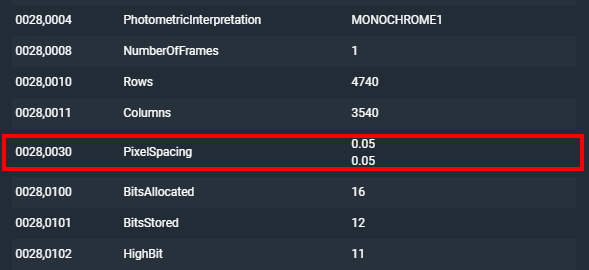

PixelSpacing
De resolutie (x,y) staat in de DICOM-tag PixelSpacing (0028,0030) en wordt uitgedrukt in mm.
Het resultaat van een meting in DeepUnity PACSonWEB zal altijd worden weergegeven met twee decimalen als resultaat van de berekening op de aangeleverde data van de modaliteit.
Er moet echter rekening gehouden worden met een maximale afwijking op een meting van
.
.De nauwkeurigheid van de verschillende metingen werden gevalideerd tot op 0,01 mm voor lengtemetingen en 1° voor hoekmetingen.
Indien een meting wordt uitgevoerd in een andere goedgekeurde DICOM-viewer van CE-klasse IIa ter vergelijking, dient er rekening gehouden te worden met het feit dat de meetnauwkeurigheid afhankelijk is van de coördinaten van het begin- en eindpunt van de lijn. DeepUnity PACSonWEB laat enkel de selectie van meetpunten toe op de exacte pixelpunten. In geval de vergelijkende DICOM-viewer een selectie van meetpunten tussen de eigenlijke pixels toelaat, kan opnieuw een maximale afwijking van voorkomen.
voorkomen.Naast de meetnauwkeurigheid, dient een afrondingsfactor van 0,05 mm in rekening gebracht te worden in geval van een vergelijkende meting aangezien het niet kan gegarandeerd worden dat bij de meting exact dezelfde pixels geselecteerd worden binnen het beeld op de twee viewers.
Als metingen uitgevoerd worden in een extern PACS-systeem en vervolgens geïmporteerd worden in DeepUnity PACSonWEB, kunnen de geïmporteerde metingen licht afwijken bij weergave in DeepUnity PACSonWEB. Aangezien de coördinaten van de meetpunten kunnen verschillen van de punten in DeepUnity PACSonWEB, zal ook de resulterende waarde verschillen.
