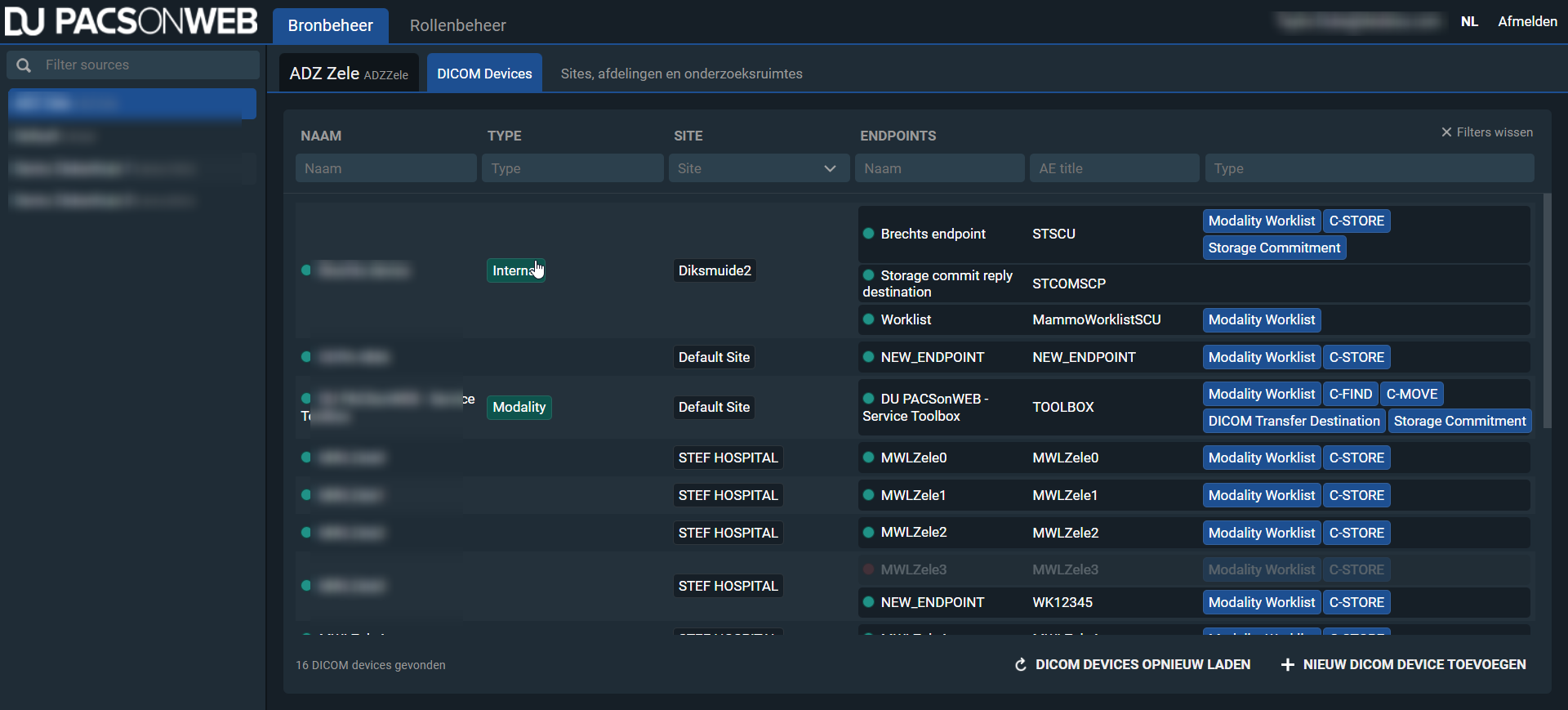

• Naam: veld voor vrije tekst waarmee u uw DICOM-apparaten kunt filteren op naam.

• Type: een voorgedefinieerde meerkeuzelijst waarmee u, indien geconfigureerd, kunt filteren op type. Type is een optioneel veld.

• Site: een vervolgkeuzelijst met enkelvoudige selectie die alle sites weergeeft die zijn gekoppeld aan de geselecteerde bron.

• Eindpunten:

◦ Naam eindpunt Veld voor vrije tekst waarmee u kunt filteren op de naam van het geconfigureerde eindpunt

◦ AE Title eindpunt: veld voor vrije tekst waarmee u kunt filteren op de AE Title van een bepaald eindpunt.

◦ Type eindpunt: voorgedefinieerde vervolgkeuzelijst met meervoudige selectie waarmee u kunt filteren op het configureerbare eindpunttype.

• Actieve DICOM-apparaten en DICOM-eindpunten zijn gemarkeerd met een groene cirkel.

• Inactieve DICOM-apparaten en DICOM-eindpunten worden gemarkeerd met een rode cirkel en grijs weergegeven.

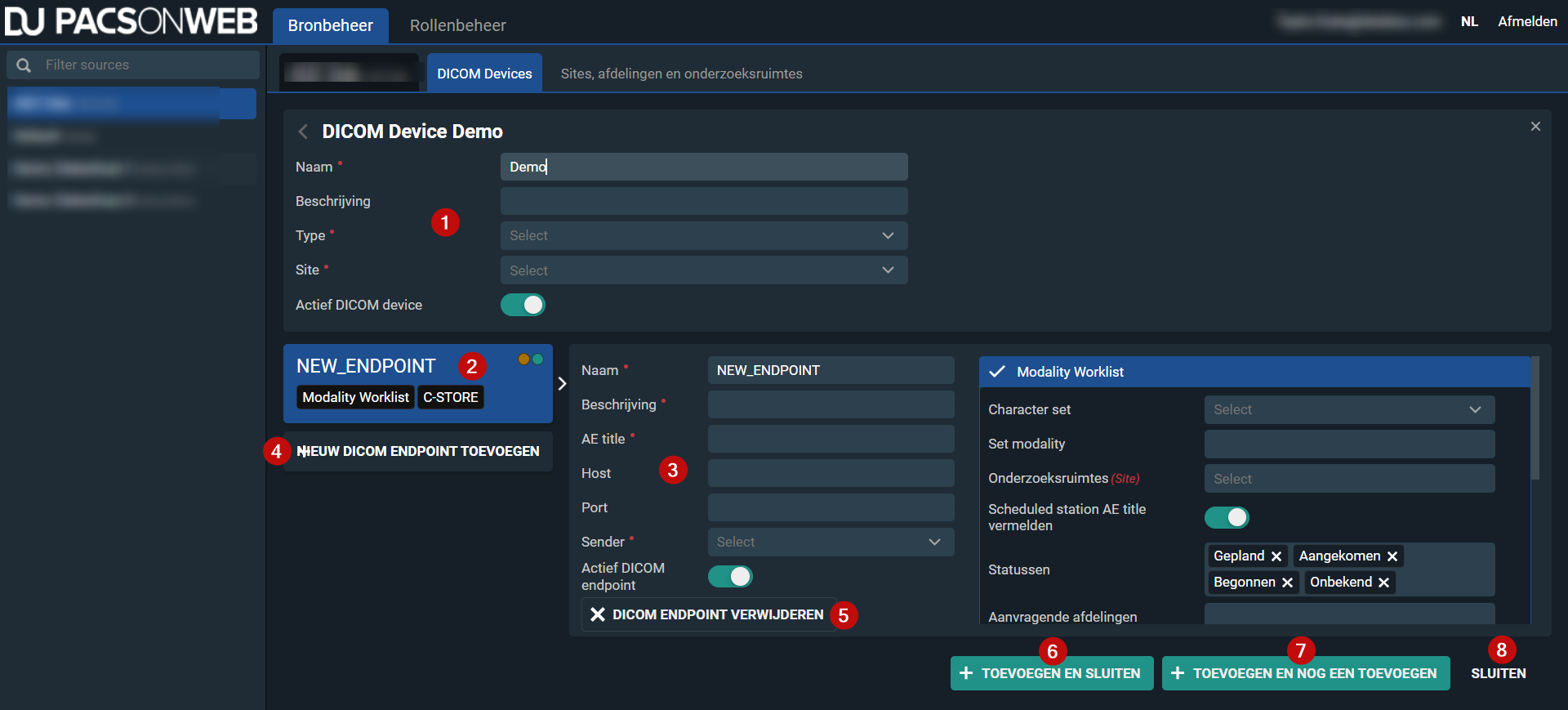

◦ Naam: verplicht veld om uw DICOM-apparaat te identificeren.

◦ Beschrijving: Optioneel veld om extra informatie toe te voegen.

◦ Actief DICOM-apparaat: Dit is standaard ingeschakeld. U kunt het uitschakelen als u bijvoorbeeld een modaliteit configureert die nog niet live is, maar die u wel beschikbaar wilt hebben.

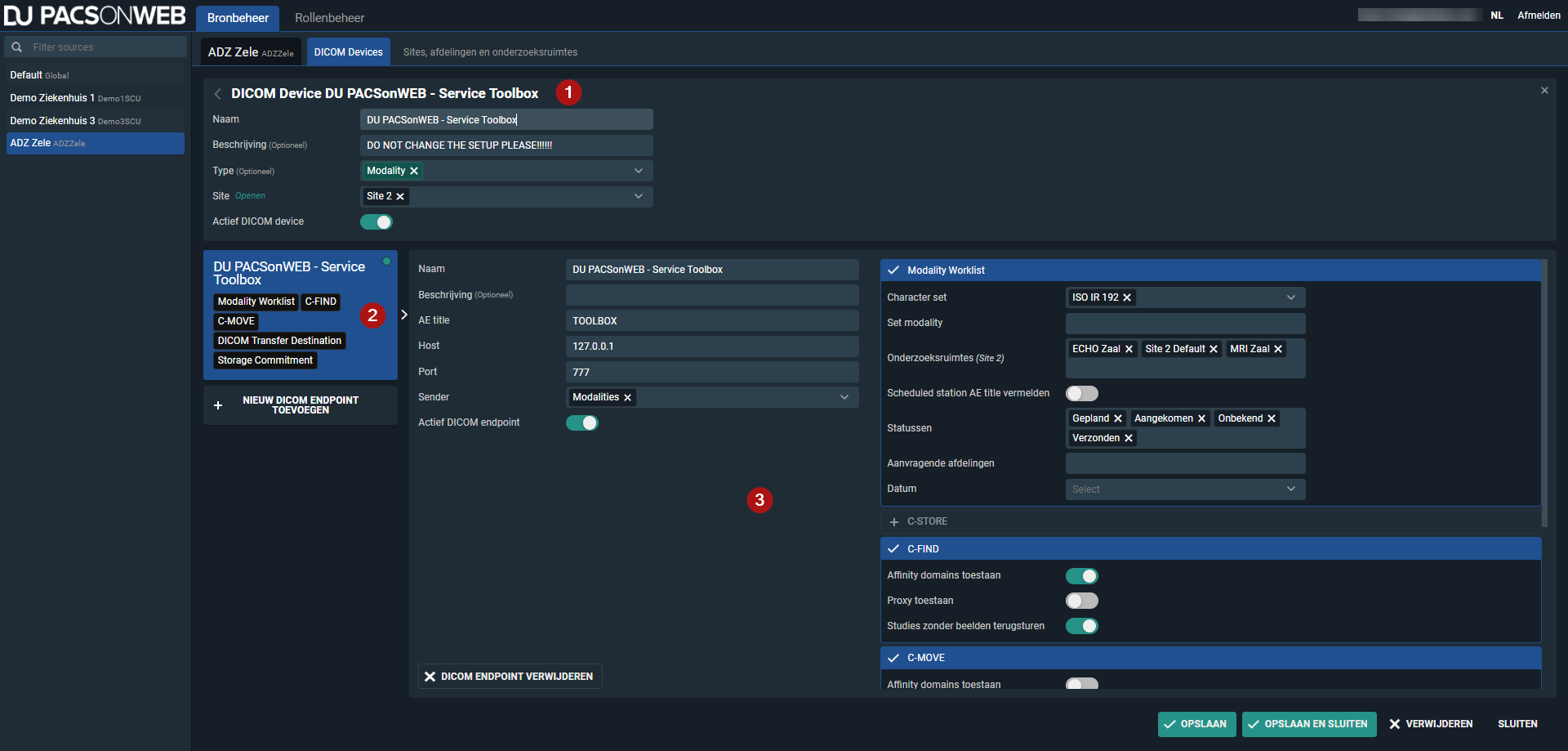

◦ Dit paneel is een informatief paneel en kan niet worden bewerkt.

◦ Standaard wordt een eindpunt geopend om geconfigureerd te worden met de standaardnaam NEW_ENDPOINT.

◦ Modaliteitswerklijst en C-Store-eindpunten worden automatisch ingeschakeld.

◦ Er zijn 3 soorten indicaties mogelijk voor een DICOM-eindpunt

▪ Oranje cirkel: niet opgeslagen wijzigingen op het eindpunt.

▪ Groene cirkel: indicatie actief eindpunt.

▪ Rode cirkel: indicatie inactief eindpunt.

◦ Actieve (ingeschakelde) DICOM-eindpunten zijn niet ingeklapt en zijn blauw gemarkeerd.

▪ Als het eindpunttype niet is ingeschakeld, wordt het ingeklapt en grijs weergegeven.

▪ Als u op een grijs weergegeven eindpunttype klikt, wordt het eindpunttype ingeschakeld...

◦ Alle velden kunnen worden bewerkt.

◦ Velden zijn verplicht tenzij aangegeven als (Optioneel). Als verplichte velden leeg blijven, zal het opslaan van het DICOM-apparaat fouten opleveren.

◦ Naam: Verplicht veld om uw eindpunt te identificeren. NEW_ENDPOINT wordt automatisch ingevuld, maar u verander de naam best in iets dat logisch en gemakkelijk terug te vinden is.

◦ Beschrijving: Optioneel veld om extra informatie toe te voegen.

◦ AE Title: AE Title van de modaliteit / het DICOM-apparaat.

▪ Dit wordt gebruikt om ontvangen beelden te koppelen aan dit specifieke DICOM-apparaat. Als beelden worden ontvangen door een onbekende AE Title, wordt de associatie geweigerd.

▪ De AE Title moet uniek zijn op bronniveau.

◦ Host: Dit is de hostnaam of het IP-adres van uw modaliteit/DICOM-apparaat. Deze informatie is nodig als onderdeel van de routes die DU POW gebruikt om beelden te verspreiden. Nodig voor bijvoorbeeld C-Move en DICOM-transfer.

◦ Poort: De poort die het DICOM-apparaat / de modaliteit zal gebruiken om de verbinding tussen DeepUnity PACSonWEB en zichzelf te openen. Deze informatie is nodig als onderdeel van de routes die DeepUnity PACSonWEB gebruikt om beelden te verspreiden. Nodig voor bijvoorbeeld C-Move en/of DICOM-transfer.

◦ Afzender: bevat een vervolgkeuzelijst met afzenders die zijn geconfigureerd om te worden gebruikt voor DICOM-apparaten.

▪ De Afzender maakt deel uit van de Routes die in DeepUnity PACSonWEB worden gebruikt om beelden op te distribueren.

▪ Deze vervolgkeuzelijst bevat alleen afzenders die zijn geregistreerd als "Gekoppelde DICOM-eindpunten" (dit is gedaan door geautoriseerd DH Healthcare GmbH-personeel).

▪ Als u een afzender selecteert via de vervolgkeuzelijst, kan de afzender beelden ontvangen die afkomstig zijn van deze AE Title.

▪ U kunt gerust een van de beschikbare afzenders selecteren (als er meerdere bestaan). Als u het niet zeker weet, neem dan contact op met DH Healthcare GmbH om u te helpen de juiste afzender te selecteren.

◦ Tekenset: Vervolgkeuzelijst met enkelvoudige selectie en voorgedefinieerde waarden

▪ Wanneer een modaliteit een verzoek indient bij DeepUnity PACSonWEB, bepaalt de tekenset welke codering wordt gebruikt voor het antwoord. Als het verzoek van de modaliteit geen tekenset specificeert, wordt de door de modaliteit geleverde tekenset gebruikt. Als voor de opgeslagen modaliteit geen tekenset is opgegeven, wordt ISO 2022 IR6 als standaard gebruikt.

◦ Modaliteit instellen: veld voor vrije tekst

▪ Deze optie zal de DICOM-tag voor modaliteit bijwerken met de gedefinieerde waarde.

▪ Als u bijvoorbeeld een modaliteitswerklijst-query heeft die verschillende modaliteiten passeert, CT, MR, US, ... en u CR heeft gedefinieerd in Modaliteit instellen, dan overschrijven we de DICOM-tag voor modaliteit met CR voor alle studies.

◦ Onderzoeksruimtes:

▪ Deze lijst wordt ingevuld op basis van de site die gekoppeld is aan uw DICOM-apparaat.

▪ Mogelijkheid om de modaliteit te koppelen aan bepaalde onderzoeksruimtes.

◦ AE Title van gepland station vermelden: schakelen

▪ Standaard ingeschakeld. Indien ingesteld, wordt de AE Title van het aanroepend eindpunt opgenomen in de antwoordgegevensset van de modaliteitswerklijst.

◦ Statussen: vervolgkeuzelijst met meervoudige selectie

▪ Deze instelling is belangrijk als DeepUnity PACSonWEB de DICOM-modaliteitswerklijst (DMWL) biedt. De modaliteit kan een lijst met geselecteerde studiestatussen opslaan. Als de modaliteit een DMWL-verzoek indient bij DeepUnity PACSonWEB, zal het antwoord alleen studies bevatten waarvan de status in de door de modaliteit opgeslagen lijst staat, ongeacht of de studies beelden hebben of niet.

▪ Wanneer de status van een studie wordt gewijzigd in een status die is opgeslagen voor de modaliteit, zal de studie inbegrepen zijn in het DMWL-antwoord wanneer een nieuw verzoek wordt ingediend.

▪ Standaard worden de statussen Gepland, Aangekomen, Gestart en Onbekend toegevoegd aan een nieuw eindpunt.

▪ U kunt er nog meer toevoegen indien nodig. Dit is een voorgedefinieerde lijst van alle statussen die beschikbaar zijn in DeepUnity PACSonWEB: (Onbekend, Geannuleerd, Gepland, Aangekomen, Begonnen, Wordt verzonden, Verzonden, Voltooid, DicterenGestart, Opgeslagen, Gedicteerd, InAfwachtingVanVerslagcorrectie, TeValideren, InAfwachtingVanTweedeValidatie, Afgerond)

◦ Aanvragende afdeling: Vrij invulveld

▪ Met dit veld kunt u uw modaliteitswerklijst filteren op aanvragende afdeling.

◦ Datum: Vervolgkeuzelijst met enkelvoudige keuze

▪ Met dit veld kunt u uw modaliteitswerklijs filteren op basis van vooraf gedefinieerde datumbereiken.

◦ Toegestane abstracte syntaxissen: Een meervoudige selectielijst waaruit u een of meer toegestane abstracte syntaxissen kunt selecteren.

◦ Toegestane transfersyntaxissen: Een meervoudige selectielijst waaruit u een of meer toegestane transfersyntaxissen kunt selecteren.

◦ Affiniteitsdomeinen toestaan: C-Find geeft resultaten van bronnen in de gekoppelde affiniteitsdomeinen.

▪ De lijst Affiniteitsdomeinen bevat een of meer affiniteitsdomeinen en definieert het bereik van de C-Find.

▪ Proxy toestaan:

▪ De bron die wordt opgevraagd voor studies is niet de bron waaraan de client is gekoppeld, maar de bron die overeenkomt met de aanroepende AE van het C-Find-verzoek.

▪ De proxy-instelling kan niet worden gecombineerd met de federatieve query-instellingen.

▪ De proxy vereist niet dat er een patiënt bestaat in de bron van de client. (toestemming van de patiënt hoeft niet te worden ingesteld op bronniveau).

▪ C-Find stuurt studies zonder beelden terug. Dit maakt het mogelijk om lege studies terug te sturen met C-Find.

◦ Affiniteitsdomeinen toestaan: C-Move van de studies is toegestaan voor affiniteitsdomeinen. (Niet standaard ingeschakeld)

▪ De lijst Affiniteitsdomeinen bevat een of meer affiniteitsdomeinen en definieert het bereik van de C-Move.

▪ Query naar andere affiniteitsdomeinen zal:

▪ het nationale nummer gebruiken om overeenkomende patiëntendossiers in andere bronnen te vinden;

▪ alleen resultaten weergeven als de patiënt bestaat in de bron van de client (toestemming van de patiënt moet worden ingesteld op bronniveau). Neem indien nodig contact op met DH Healthcare GmbH om dit te doen).

▪ Proxy toestaan: (Niet standaard ingeschakeld)

▪ De bron die wordt opgevraagd voor studies is niet de bron waar de client aan gekoppeld is, maar de bron die overeenkomt met de aanroepende AE van het C-Move-verzoek.

▪ De proxy-instelling kan niet worden gecombineerd met de federatieve query-instellingen.

▪ Voor de volmacht hoeft er geen patiënt te bestaan in de bron van de client en er hoeft ook geen toestemming van de patiënt te worden ingesteld.

▪ Is een bestemming: (Standaard ingeschakeld)

▪ Dit betekent dat uw DICOM-apparaat kan worden gebruikt als bestemming voor C-Move.

▪ Indien uitgeschakeld, zijn de volgende opties ook uitgeschakeld: Calling AE Title, Voorkeurs-transfersyntaxis en maximaal aantal verzend-threads.

▪ Calling AE Title:

▪ Placeholder is standaard ingesteld op DeepUnity PACSonWEB. Voer een andere waarde in om de placeholder te wijzigen.

▪ Dit is de AE Title die DeepUnity PACSonWEB zal gebruiken voor C-STORE.

▪ Voorkeurs-transfersyntaxis Voorgedefinieerd, vervolgkeuzelijst met enkelvoudige selectie om een transfer-syntaxis te selecteren.

▪ Maximum aantal verzend-threads: Voorgedefinieerd, vervolgkeuzelijst.

▪ Numerieke waarde tussen 1 en 8.

▪ Placeholder is standaard ingesteld op DeepUnity PACSonWEB. Voer een andere waarde in om de placeholder te wijzigen.

▪ Dit is de AE Title die DeepUnity PACSonWEB zal gebruiken voor C-STORE.

▪ Standaard selecteren we het huidige eindpunt als antwoordoptie. U kunt echter elk ander eindpunt selecteren als antwoord voor de opslagtoewijzing.

▪ Placeholder is standaard ingesteld op DeepUnity PACSonWEB. Als dit veranderd moet worden, vul dan een andere waarde in. Als dit nog klopt, kunt u het zo laten.
