Beschikbare weergaves

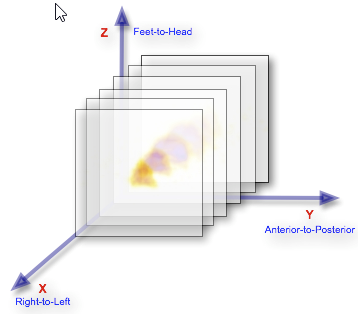

Volgende assen worden in beschouwing genomen voor MPR:
• X-as = Rechts naar Links ( R → L )
• Y-as = Anterior naar Posterior ( A → P )
• Z-as = Voeten Naar Hoofd ( F → H )
Wanneer MPR geactiveerd wordt op een serie, zijn volgende weergaves beschikbaar:
• Axiaal → doorsnedes, loodrecht op de Z-as
• Sagittaal → doorsnedes, loodrecht op de X-as
• Coronaal→ doorsnedes, loodrecht op de Y-as
• Tri-plane → overzicht van de 3 voorgaande weergaves
Wanneer MPR geactiveerd wordt en er geen specifieke weergave (axiaal, sagittaal, coronaal) geselecteerd is, wordt de Tri-plane weergegeven.

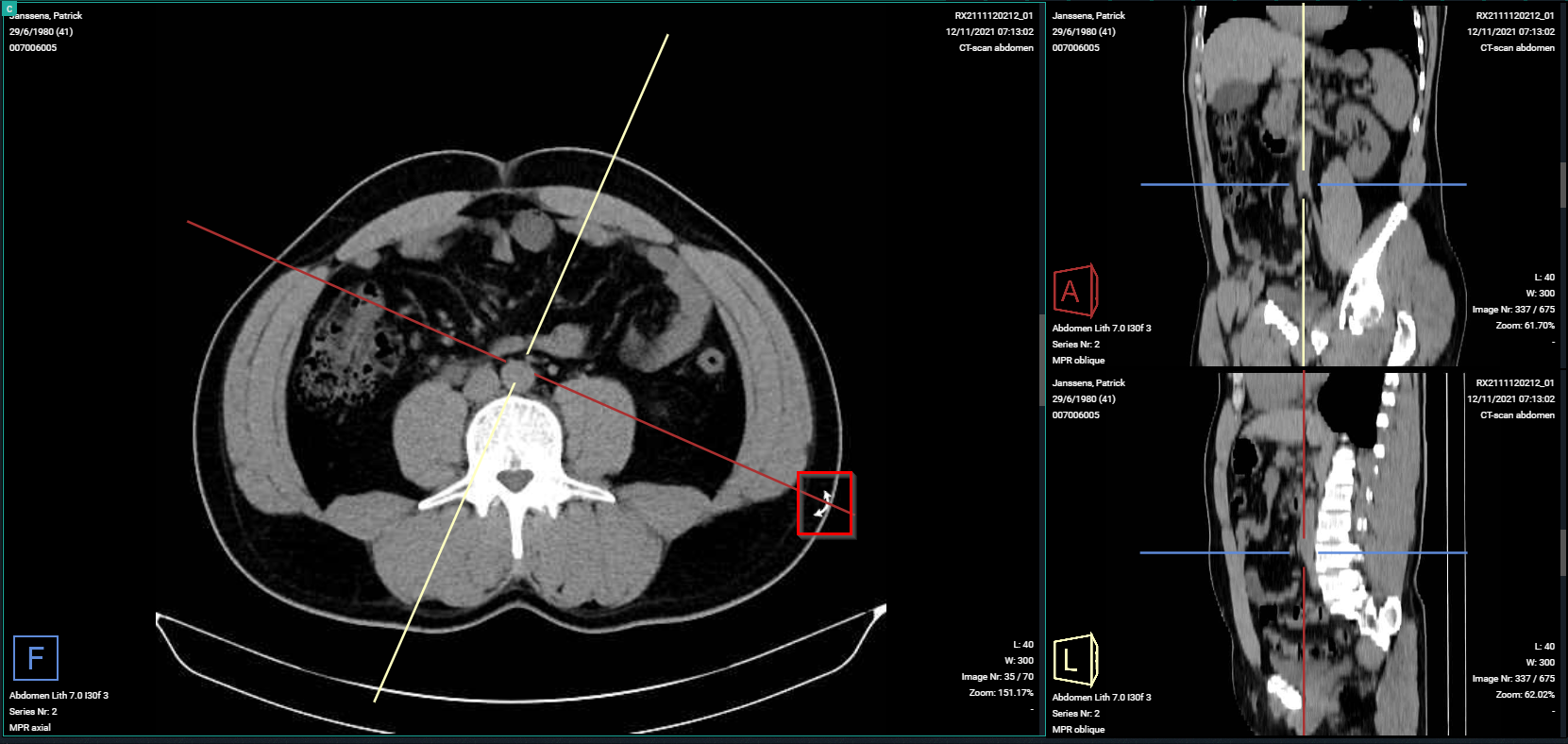

Elke referentielijn kan gedraaid worden.
Dit kan worden gedaan door met een muis over een referentielijn te gaan en te slepen wanneer het rotatie-icoon verschijnt.
Het standaard gedrag is dat de referentielijnen op een hoek van 90° van elkaar blijven. Door de Ctrl toets ingeduwd te houden terwijl geroteerd wordt, kunnen de lijnen onafhankelijk van elkaar geroteerd worden.
Elke kwadrant heeft een indicator linksonder met volgende informatie:
• de oriëntatie van het volume met indicatoren R, L, A, P, H, F (cf beschrijving van de assen)
• de originele serie die gebruikt werd voor het genereren van de MPR beelden
• de naam van de weergave
Selecteer de gewenste weergave vanuit het MPR menu om een enkele weergave te tonen in een viewport.
