MPR en gerelateerde tools
DeepUnity PACSonWEB bevat volgende geavanceerde beeldtools voor multi-slice series:
• Multi Planar Reconstruction
• Maximum Intensity Projection
• Minimal Intensity Projection
• Multi Projection Volume Reconstruction
|
WAARSCHUWING |
|
|
MPR series als additionele beelden
Elke diagnosis en medische beslissing, gebaseerd op MPR gegenereerde beelden (MPR, MIP, MinIP, MPVR) moet geverifieerd worden aan de hand van de originele beelden.
|
|
LET OP |
|
|
MPR nauwkeurigheid en resolutie
De accuraatheid van de door MPR gegenereerde beelden hangt af van de kwaliteit van de originele serie (pixel spacing, slice-dikte ...).
The beelden worden berekend op basis van de beschikbare gegevens in de originele serie.
Gaps of pixelgegevens worden berekend om een soepel beeld te kunnen tonen.
Het zal de verantwoordelijkheid van de gebruiker blijven om rekening te houden met de slice-dikte en pixel spacing van de originele serie.
Wanneer de slice-dikte groter is dan de pixel spacing, wordt er geen rekening gehouden met overlap tussen de slices.
The gebruikte pixel spacing wordt berekend op basis van de beeldligging van de originele beelden
De gebruiker moet zich bewust zijn van verlieslijdende gegevensvisualisatie terwijl hij/zij de patiënt beoordeelt en diagnosticeert.
De gebruiker moet er zich ook van bewust zijn dat series met verloren pixelgegevens bij compressie of met een ongepaste slice-dikte niet geschikt zijn voor een goede MPR-opwekking.
|
|
LET OP |
|
|
|
MIP, MinIP en MPVR berekeningen
Wanneer MIP-, MinIP- of MPVR-berekeningen uitgevoerd worden, wordt één enkele pixel getoond voor de representatie van de gekozen slice-dikte. De gebruiker moet er zich van bewust zijn dat enkel selectieve data wordt weergegeven gebaseerd op de gekozen representatie. Het is de verantwoordelijkheid van de gebruiker om de data te verifiëren aan de hand van de originele series.
|
|
Beperking |
|
|
Deze functionaliteiten worden niet ondersteund op mobiele apparaten.
|
Deze tools kunnen enkel geactiveerd worden voor beelden van de volgende modaliteiten:
• CT
• MR
• NM
• PT / PET
• ST / SPECT

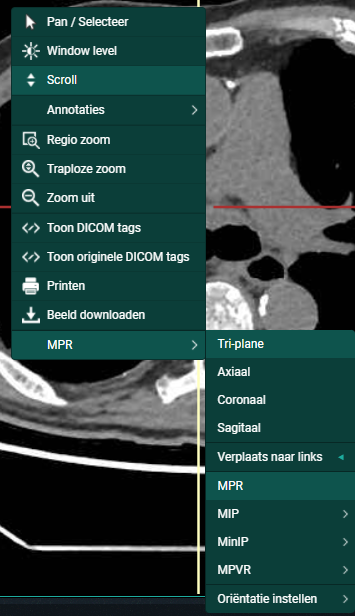

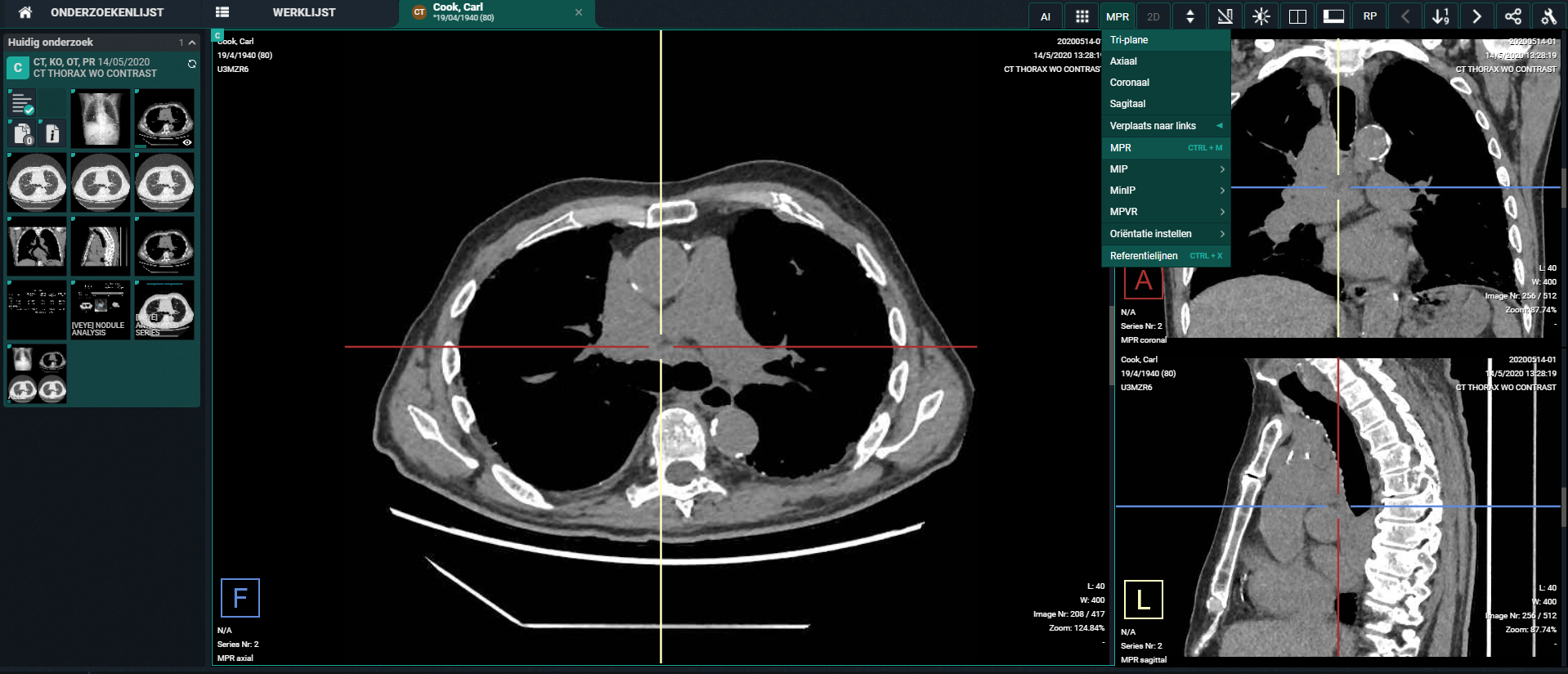

Wanneer in de actieve viewport een dergelijke serie wordt getoond, is de knop "MPR" beschikbaar in de toolbar. Door deze aan te klikken, wordt de volledige lijst van MPR functionaliteiten weergegeven.
Het "MPR" menu kan ook opgeroepen worden door een rechtermuisklik op het beeld.
U kunt ook gebruik maken van volgende sneltoetsen:
Activeren / Deactiveren MPR | CTRL + M |
Weergeven / Verbergen referentie lijnen | CTRL + X |
Indien MPR actief is: Reset MPR naar de originele oriëntatie, reset van de zoom factor en Window/level waardes | SPATIEBALK |
Verplaats viewport naar links | Pijltje naar links  |
Indien een serie wordt weergegeven die geen MPR ondersteunt, is de knop "MPR" in de toolbar inactief en wordt deze optie ook niet weergegeven bij een rechtermuisklik op het beeld.
Indien de MPR niet kan worden aangemaakt wegens onvoldoende geheugen, verschijnt de volgende melding.
Belangrijk | |
 | Om betrouwbare MPR-data te kunnen genereren dienen de beelden in de serie aan elk van de volgende voorwaarden te voldoen: • de afstand tussen elke set van twee opeenvolgende beelden moet identiek zijn (equidistant) • de serie bevat minimaal 10 beelden • de serie bevat maximaal 10000 beelden • de afstand tussen twee opeenvolgende beelden is maximaal 10 mm • alle beelden in de serie hebben exact dezelfde oriëntatie • de bronbeelden zijn monochroom • series moeten 16-bits afbeeldingen bevatten Indien aan een voorwaarde niet voldaan is, zal een gepaste foutmelding getoond worden. |
